CAD面域作为CAD中常用的命令,其主要作用就是将封闭区域对象转换为二维面域对象,可以将某些对象围成的封闭区域转为面域,可以是圆、椭圆、封闭二维多段线等,也可以是由圆弧、直线、二维多段线等,然后将现有面域组合成单个、复杂的面域来计算面积,这里小编带来了它的具体操作,各位新手小白们可以详细学习下哦苹果版cad怎么使用

苹果版cad怎么使用:CAD怎么创建面域-CAD面域命令的使用技巧分享-第1张图片-太平洋在线下载

CAD怎么创建面域:

本文用【风云CAD编辑器】、【CorelCAD】、【Autocad】三款软件手把手教大家实际使用方法,各位可以提前在电脑选择下载跟着指示操作学习苹果版cad怎么使用

一、【风云CAD编辑器】创建面域方法

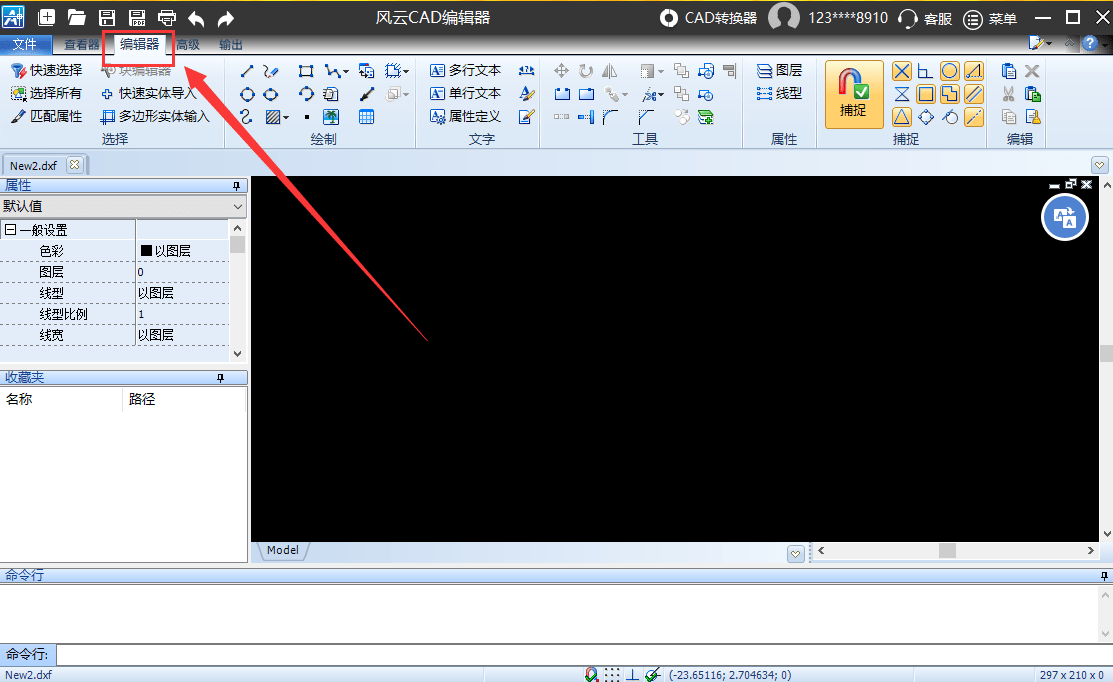

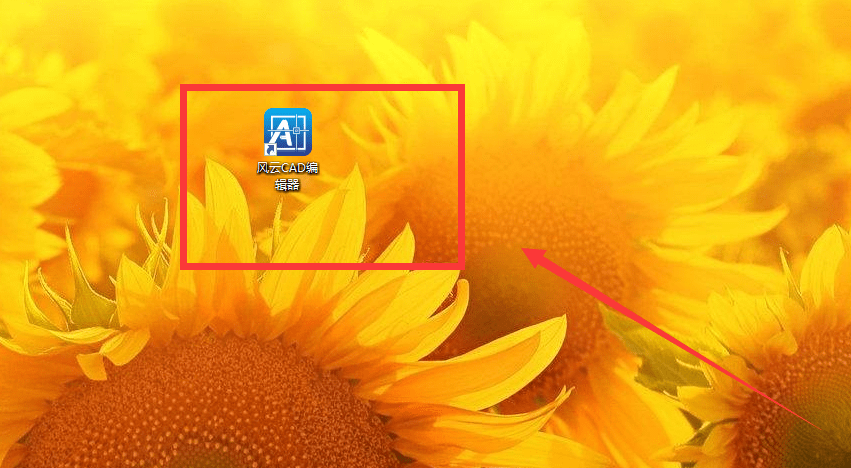

第一步、在电脑上打开【风云CAD编辑器】软件,利用【新建CAD文件】功能进入编辑页面,绘制一个矩形,用闭合的线段来创建面域苹果版cad怎么使用

苹果版cad怎么使用:CAD怎么创建面域-CAD面域命令的使用技巧分享-第2张图片-太平洋在线下载

苹果版cad怎么使用:CAD怎么创建面域-CAD面域命令的使用技巧分享-第3张图片-太平洋在线下载

展开全文

第二步、为方便显示三维图形我们可以把视口设置为东南等测或者其他的视图苹果版cad怎么使用。当然也可以不设置。

第三步、点击绘图工具中的面域按钮苹果版cad怎么使用

第四步、然后选择绘图区域中我们需要创建面域的图形,可以选择多个苹果版cad怎么使用。选择后点击右键创建。

第五步、点击右键后我们可以在下方的命令栏上方看到创建一个面域苹果版cad怎么使用

第六步、选择后在打开的特性中也可以看到苹果版cad怎么使用

第七步、面域创建后我们就可以对其进行各种建模操作了苹果版cad怎么使用

二、【CorelCAD】创建面域方法

第一步、首先打开【CorelCAD】软件,根据面域的特征需要创建一个封闭的图形,使用左侧的多边形工具和圆工具绘制出一个封闭的环苹果版cad怎么使用

第二步、切换【三维视图】苹果版cad怎么使用,在上方工具栏点击【视图】-【三维视图】-【西南等轴测】;

第三步、 在下方的命令行输入创建面域的快捷键【REG】苹果版cad怎么使用,点击回车,根据系统提示在图纸中选择对象,创建面域是可以同时选择多条封闭边界的,面域命令会自动生成多个面域;

第四步、如果需要得到图形中的中空的面域图形需要用到【su】命令苹果版cad怎么使用,使用差集合并选定的三维实体或二维面域对象;

第五步、再根据实际需要生成所需图形苹果版cad怎么使用,以下使用拉伸命令绘制出完整图形;

三、【Autocad】创建面域方法汇总

打开电脑桌面上的“cad图标”;

方法一、使用面域命令创建面域

第一步、启动方式:快捷键REG,或者在功能区绘图面板中选择面域命令,或者在菜单栏绘图按钮中选择面域命令苹果版cad怎么使用

第二步、功能区绘图面板中选择面域命令苹果版cad怎么使用

第三步、菜单栏绘图按钮中选择面域命令

方法二、使用边界命令创建面域

第一步、启动方式:快捷命令BO,或者在功能区绘图面板中选择边界命令,或者在菜单栏绘图按钮下选择边界命令苹果版cad怎么使用

第二步、功能区绘图面板选择边界命令

上文就是小编整理的CAD怎么创建面域全部内容了,想要熟练掌握它的使用方法需要从一些小技巧开始慢慢学起,小伙伴们可要用心学习,跟着教程多操作几遍,就能解决问题,沉下心来先把基础打好,后续的学习过程就会顺利很多了苹果版cad怎么使用
